دستورالعمل تهیه و ساخت و مراقبت از بتن در کارگاه
نظرات () |

دستورالعمل تهیه و ساخت و مراقبت از بتن در کارگاه



مطالب تهیه شده عبارتند از :

تعریف بتن

توضیحات و انواع سیمان

نحوه حمل و انبار کردن سیمان

آماده سازی پروژه و حمل جهت بتن ریزی

اختلاط و انتقال بتن

متراکم نمودن بتن

معایب وجود هوا در بتن

مراقبت و حاظت و مدت عمل آوری بتن

بتن ریزی در هوای سرد

بتن ریزی در هوای گرم و خشک

نحوه ساخت بتن در کارگاه

طرز تهیه پیمانه جهت بتن

نحوه کار با پیمانه

تعداد پیمانه ها جهت ساخت بتن با عیار 250 ( جهت فوندانسیونها )

























تعریف بتن:

بتن جسمی است بسیار سخت و سنگ مانند که از ترکیب مقدار معین و حساب شده سیمان و شن و ماسه و آب و بعضی مواد مضاف افزودنی دیگر بدست می آید.



انواع سیمان پرتلند:

این نوع سیمان بیشترین مصرف را دارد و به 5 گونه تقسیم می گردد:

* سیمان پرتلند نوع I ( پرتلند معمولی ) :

این نوع سیمان بیشترین مصرف و کاربرد را داشته و در ساخت بتن جهت ساختمانهای شهری با شرایط ممعمول و کلیه کارهایی که نیاز به خواص خاصی ندارد مصرف می شود.

* سیمان پرتلند نوع II :

این نوع سیمان نسبت به نوع I مرغوب تر بوده و در مواردی که در مقابل تأثیر ضعیف سولفاتها احتیاط لازم است بکار می رود. این سیمان کندگیرتر از سیمان تیپ I است و در زمان گیرش حرارت کمتری تولید می کند.

* سیمان پرتلند نوع III :

از لحاظ شیمیایی مشابه سیمان پرتلند معمولی است. ریز بودن ذرات آن باعث کسب مقاومتسریع در اوایل سن بتن می شود. سفت و سخت شدن  اولیه آنبه مان سرعت سیمان پرتلند معمولی است. اما پس از سفت شدن اولیه، سرعت کسب مقاومت بتن بیشتر می شود. به دلیل تولید حرارت بیشتر این سیمان نسبت به نوع I مصرف آن در هوای سرد توصیه می شود و اثر منفی دمای پائین محیط در بتن را خنثی می کند.

* سیمان پرتلند نوع IV ( کم حرارت ):

مصرف آن برای بتن ریزیهای حجیم توصیه می شود. روند کسب مقاومت این سیمان به آهستگی است.

سیمان پرتلند نوع V ( ضد سولفات ):

مقاومت بهتری در مقابل حمله سولفاتها از خود نشان می دهد. مصرف این سیمان در بتن نباید از 280 کیلوگرم در واحد کمتر باشد و نسبت آب به سیمان نباید از 55% تجاوز کند. از مصرف کلرور کلسیم یا مواد اضافی که دارای کلرر کلسیم هستند همراه با این نوع سیمان باید اجتناب کرد زیرا مقاومت سیمان در مقابل سولفاتها کاهش می یابد.

حمل و انبار کردن سیمان:

حمل سیمان بطور کلی به دوصورت می بایست صورت گیرد:

الف  1- حداکثر 4 کیسه بروی یکدیگر قرار داد و از قراردادن بیش از این تعداد اجتناب کرد.

الف  2- در مسافتهای طویل باید روی کیسه های سیمانبا روکش ضدآب پوشانیده شود

ب ـ بصورت فله که توسط بونکر ( تانکر مخصوص حمل سیمان ) یا در کامیونهای سرپوشیده حمل شود.



انبار کردن سیمان:

سیمان باید بصورت خشک نگهداری شود. کلوخه شدن سیمان نشان هوازدگی است. سیمانی که در کیسه های معمولی کاغذ سه لا تحت شرایط مطلوب نگهداری شود مقاومتش  را پس از 4 تا 6 هفته در حدود 20% از دست می دهد.

کیسه های یسمان می بایست نزدیک بهم چیده شوند تا جریان هوا رطوبت کمتری به آنهابرساند و  هرگز نباید در مجاوت دیوارهای خارجی قرار گیرند.

در هنگام مصرف همیشه از ردیف کیسه های سیمانی استفاده شود که زمان بیشتری در انبار بوده.

در مناطق خشک حداکر 12 پاکت سیمان را می توان روی هم انبار کرد. مشروط بر آنکه کل ارتفاع آنها از 8/1 متر تجاوز نکند.

در مناطق شرجی ک رطوبت نسبتی حتی از 90% بیشتر است باید پاکتها را بهم چسباند.



آماده سازی بتن و بتن ریزی:

الف ـ کلیه وسایلی که برای مخلوط کردن و انتقال بتن بکار می روند باید تمیز باشند.

ب ـ کلیه مواد زائد باید از محل های موردنظر جهت بتن ریزی برداشته شود.

ج ـ قالب ها باید به نحوی مناسب اندود شوند.

د ـ مصالح بنائی پرکننده ای که در تماس با بتن خواهند بود باید به نحو مناسبی خیس شوند.

و ـ قبل از ریختن بتن باید آب اضافه از محل بتن ریزی خارج شود.

ه ـ قبل از ریختن بتن جدید، روی بتن سخت شده قبلی باید لایه ضعیف سطح بتن و هر ماده ناسالم دیگر زدوده شوند.

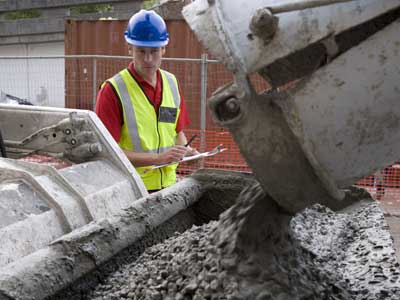

اختلاط بتن و انتقال بتن :

1- بتن می بایست به گونه ای مخلوط شود که کلیه مواد تشکیل هنده آن بورت همگن در مخلوط کن پخش شوند و قل از پرکردن مجدد، باید مخلوط کن بطور کامل تخلیه شود.

2- انتقال بتن از مخلوط کن تا محل نهائی بتن ریزی باید طوری انجام شود که از جداشدن یا از بین رفتن مصالح جلوگیری گردد.

3- بتن آماده می بایست مشخصات استاندارد را داشته باشد و به کارگاه تحوا داده شود، به نحوی که مقاومت فشاری لازم را احراز کند و اگر در محل ساخته می شود مطابق با طرح اختلاط باشد.



متراکم نمودن بتن:

تعریف تراکم: خارج کردن هوای بتن و نزدیک کردن ذرات جامد به یکدیگر را تراکم گویند.

هدف از تراکم: کاستن هوای محبوسی ناخواسته تا حدود 5/1% و حتی کمتر، در این حالت مقدار هوای محبوس شده متناسب با کارائی بتن است.

نکته آنکه: هرچه اسلامپ بتن بیشتر باشد درصد مقدار هوا در بتن کمتر است.





معایب وجود هوا در بتن:

1- حبابهای هوا به ازای هر 1% هوای محبوس شده مقاومت بتن را 5 تا 6% کاهش می دهد.

2- حبابها نفوذناپذیری را افزایش می دهند و موجب کاهش دوام و کاهش قدرت تدافعی در برابر تهاجم مایعات می شوند.

3- حبابهای هوا تماس بین بتن و میلگرد را کاهش می دهند و پیوستگی لازم میان فولاد و بتن را بخوبی برقرار نکرده و باعث کاهش مقاومت می شوند.

4- حبابهای هوا باعث بوجود آمدن ترکهایی بر روی سطوح تمام شده بتن می شوند.

در هنگام کار با ویبراتور:

باید سر دستگاه ( اصطاحاً خرطومی ) به آهستگی از بتن خارج کرد تا سوراخ ایجاد شده به خدی خود پر شود.

در هنگام ویبره کردن به هیچ وجه نباید با ویبراتور به میلگردها ضربه زد و حتی با جسمی نظیر چکش به میلگردها ضربه زده شود، زیرا ممکن است باعث جابجایی میلگردها گردد و انها را از محل اصلی خود جابجا کند. بعلت ارتعاش ممکن است مواد ریزدانه و دوغاب سیمان در اطراف میله ها جمع شده و مواد درشت دانه اطراف آن، پراکنده شون و این امر باعث کاهش مقاومت بتن در جوار میلگردها شده و در نهایت منجر به ایجاد ضایعه در بتن می شود.

هدف عمده از ویبره کردن آن است که بن ریزی با سرعت و بطور مؤثر و یکنواخت انجام شود به نحوی که از جداشدن دانه ها جلوگیری شده و بتن را کاملاً متراکم کرد و مهم آنکه: سرعت ریختن بتن با مناسب با قدرت وسایل متراکم کننده باشد.



مراقبت از بتن :

مراقبت به مجموعه تدابیری اطلاق می شود که باعث شود سیمان موجود در بتن به مدت کافی  مرطوب بماند طوری که حداکثر میزان اب گیری آن، چه در لایه سطحی دانه ها و چه در حجم آنها میسر باشد.



حفاظت از بتن:

به مجموعه تدابیری گفته می شود که به موج آن از اثر نامطلوب عوامل خارجی مانند شسته شدن به وسیله باران یا آب جاری، ار بادهی کرم و خشک، سرد شدن سریع یا یخبندانف لرزش، ضربه خوردن و مشابه اینها، روی بتن تازه ریخته شده جلوگیری کرد.



پروراندن بتن:

سرعت بخشیدن به کیرش و تحکیم بتن به کمک دمای هوا ( حرارت ).









مدت عمل آوری بتن:

این مدت به نوع سیمان، شرایط محیطی و دمای بتن بستگی دارد و در طی این مدت هیچ قسمت از سطح بتن نباید از 5 درجه سلسیوس کمتر باشد.



بتن ریزی در هوای گرم:

هیچ قسمت از بتن نباید دمائی بیش از 30 درجه سلسیوس داشته باشد. با خنک کردن مصالح بتن بویژه آب می توان دمای آن را کاهش داد. افزدن قطعات خرد شده یخ در کاهش حرارت بتن مؤثر است. در این صورت باید مقدار آب را در نسبت آب به سیمان لازم برای بتن منظور کرد و ضمناً از آب شدن یخ قبل از بتن ریزی باید اطمینان حاصل کرد.



بتن ریزی در هوای سرد:

کلیه مصالح بتن آرمه و کلیه سطوحی که بتن با آنها تماس خواهد داشست باید از هرگونه یخ زدگی عاری باشند. هنگام بتن ریزی دممای هیچ قسمت از بتن تازه از 10 درجه سلسیوس کمتر نباشد. ولی به هرحال این دما نباید از 5 درجه سلسیوس بعنوان حداقل مجاز کمتر باشد.



بتن سازی در کارگاه:

در کارگاههای کوچک پس از تعیین نسبت اختلاط شن و ماسه باید از پیمانه های چوبی استاده کرد.

ابعاد این پیمانه ها را طوری باید درنظر گرفت که اولاً قابل حمل باشند ثانیاً حجم آن طوری باشد که به تعداد صحیح یک متر مکعب شن و ماسه را پیمانه کند. مثلاً اگر ابعاد آن را 50*50 به ارتفاع 25 سانتیمتر بسازیم با 16 پیمانه از آن یک متر مکعب ن و ماسه خواهیم داشت. ولی بهتر است ابعاد آن را 50*50*50 بسازیم که با 8 پیمانه یک متر مکعب شن و ماسه خواهیم داشت.

 طرز تهیه پیمانه:

این پیمانه معمولاً با 4 تخته که معمولاً سطوح جانبی آن را می پوشاند، ساخته می شود و معمولاً برای آن کف درست نمی کنند و در طرفین این پیمانه دو دسته می سازند.

                                                            50cm










                               50cm









50cm



نحوه کارکردن با این نوع پیمانه:

بدینگونه است که پیمانه را روی زمن قرار می دهند و با بیل آن را پر می کنند آنگاه دو نفر کارگر دسته های آن را گرفته و آن را بلند می کنند و باتوجه به اینکه پیمانه فقط دارای سطوح جانبی است و ته ندارد محتویات آن روی زمین خالی می شود و یا کناره های همین قالب سطح فوقانی دانه های ریخته شده روی زمین را که تقریباً مخرطی است قدری صاف کرده و پیمانه را روی آن گذاشته و مجدداً آن را پر می کنند و این کار ادامه می یابد تا دانه بندی طبق نظر مهندس کارگاه تکمیل شود.

این پیمانه ها هنگامی بکار می رود که بتن ریزی به مقدار کم بوده و مخلوط کردن دانه ها توسط دست انجام گیرد و به یاد داشته باشیم برای پیمانه کردن هیچگاه از بیل نباید استفاده نمود زیرا تقریباً هیچوقت بیل پر شده توسط دو نفر از لحاظ حجم و یا وزن با هم مساوی نیست و حتی بیل پر شده یک نفر در ساعات مختلف کار با هم متفاوت است. پس به یادداشته باشیم:

-         تا آنجا که ممکن است بهتر است بتن ریزی بدون وقفه باشد.

-         حتی المقدور بتن در محل نهائی ریخته شود.



شرایط بهتر پیمانه کردن مصالح:

جهت پیمانه دقیق تر بهتر است ارتفاع این پیمانه را به 10 قسمت مساوی تقسیم کنیم بطوریکه توسط یک خط کش مدرج هر 5 سانتیمتر را عامت می زنیم. بهتر است عام گذاری توسط رنگ روغنی صورت بگیرد که دیگر نیازی به علامت گذاری مجدد در روزهای آتی نداشته باشیم.

پس نهایتاً جهت ساخت بتن با عیار 250 ( جهت فونداسیونها )

طبق عیار و پیمانه مشخص شده با مقطع 5050 و ارتفاع 50 جهت ساخت بتن به روش زیر پیمانه می زنیم:

پیمانه                             85/0   سیمان

پیمانه                              11/2   ماسه

پیمانه                               5/4     شن

گالن 20 لیتری  5/8   Lit  170      آب



»
